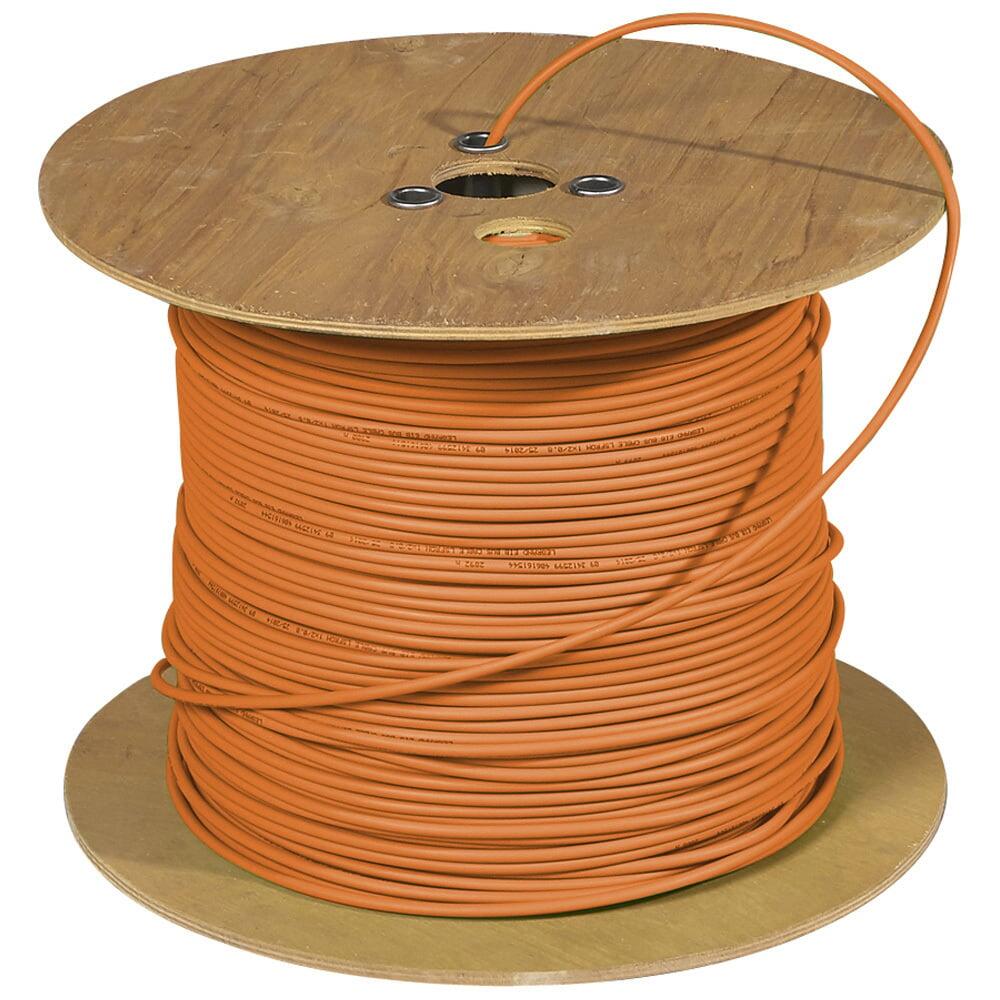

Bobina S/FTP Cavo Cat. 7A Rame 1200MHz B2ca Duplex 500m Rigido Arancione

Il cavo di installazione ITP10-PIMF-0500BDX è costruito per trasmissioni fino a 1200 MHz e supera con le proprietà di trasmissione elettrica i requisiti della categoria 7A. Adatto per cablaggio strutturato di Classe E, EA, F e FA secondo ISO/IEC 11801 (AMD 2:2009) risp. EN 50173-1 (2009). I doppini intrecciati sono protetti contro le interferenze con una lamina schermante (PiMF) e una schermatura totale. Questa eccellente protezione impedisce anche l irradiazione dei segnali dai cavi. La schermatura garantisce la conformità delle interferenze emesse secondo la classe B EN 55022 e la resistenza alle interferenze secondo EN 55024. La cordatura dei doppini intrecciati è ottimizzata in modo che lo skew di ritardo tra i doppini al massimo disaccoppiamento possibile (diafonia) sia minimo. Con questo cavo sono possibili velocità di trasmissione fino a 10 GBit secondo IEEE 802.3.
Specifiche tecniche

• Raggio di curvatura (dinamico): 8 x OD

• Raggio di curvatura (statico): 4 x OD

• Strutture cavi S/FTP

• Categoria 7A

• Categoria conduttore Kl.1 = filo singolo

• Materiale conduttore CU, stagnato

• AWG 22

• Colore: arancione

• Diametro conduttore 0,62 mm

• Materiale guaina esterna: FRNC

• Conforme CPR (EU 305/2011) classe B2ca - EN 50575: 2014 + A1: 2016

• Ignifugo EN 60332-1

• Senza alogeni EN 60754-1/2

• Bassa fumi EN 61034-2

• Valore NVP78 %

• Resistenza di loop143,4 Ohm/km

• Classe di separazione sec. EN50174-2: D

• Attenuazione accoppiamento Tipo Tipo 1

• Attenuazione accoppiamento 90 dB

• Massima frequenza 1200 MHz

• Standard di cablaggio: ISO/IEC 11801;EN 50173-1;EN 50288

• Norma armonizzata EN 50575

• Standard di trasmissione IEEE 802.3 da 10 Mbit a 10 Gbit

• Cavo IEC 61156-5


Caratteristiche ambientali

• Temperatura di esercizio, flessibile -20 – 50 °C

• Temperatura di esercizio, fix -20 – 60 °C

• Temperatura di esercizio, conservazione 0 – 50 °C


Certificazioni

• CE

• RoHS


Contenuto della confezione

• Matassa di cavo Cat.7A S/FPT Duplex su bobina di legno
