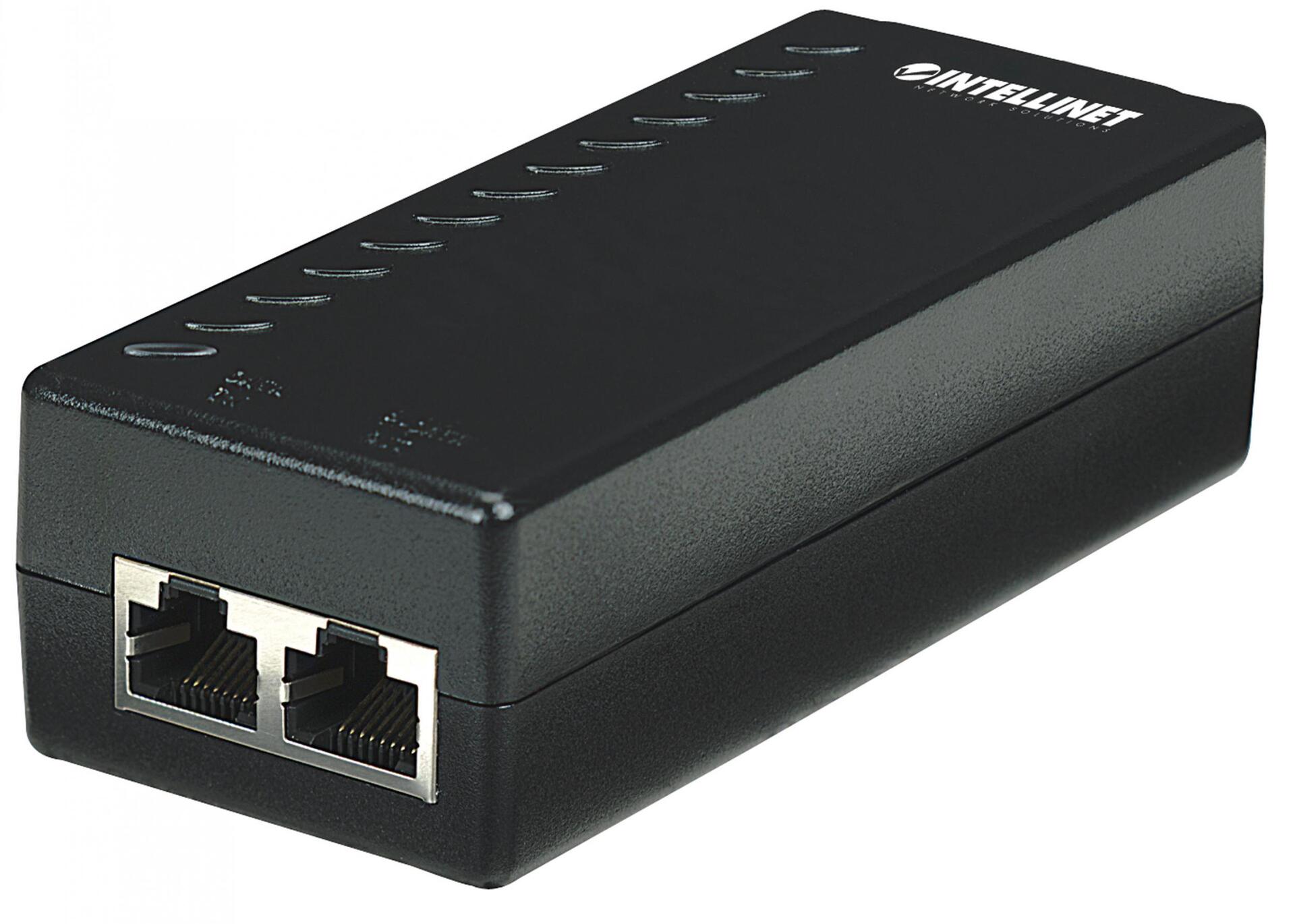

Iniettore Power over Ethernet (PoE) 15.4W

• Iniettore Power PoE provvisto di una porta 48 V DC, ideale in assenza di prese di alimentazione AC

• Alimentazione in uscita fino a 15.4 Watts

• Supporta tutte le periferiche PoE conformi IEEE 802.3af (Wireless LAN access point e bridge, telefoni VoIP (Voice over Internet Protocol), telecamere IP)

• Supporta rilevamento IEEE 802.3af e protezione contro corto circuito, sovraccarico e protezione alta tensione

• Distanza supportata: fino a 100m

• Design pienamente compatibile Classe 3 POE


Standards

• IEEE 802.3af (Power over Ethernet)

• IEEE 802.3 (10Base-T Ethernet)

• IEEE 802.3u (100Base-TX Fast Ethernet)


Informazioni Generali

• Supporta


- 100Base-TX Cat5 UTP/STP RJ-45, 8 pin

• Porte:


- 1 RJ-45 100 Mbps in input
- 1 RJ-45 100 Mbps output dati e potenza
- 1 connettore di alimentazione (3 pin)

• Funzioni di Protezione:


- Corto circuito per GND
- Sovraccarico per correnti oltre 450 mA
- Protezione da alto voltaggio per gli output oltre i 52 V

• Compatibilità: tutti i dispositivi conformi con IEEE 802.3af

• Certificazioni: FCC Class B Part 15, CE


Piedinatura Connettore RJ-45 in Input

• Pin 1: Rx+ (data receive)

• Pin 2: Rx- (data receive)

• Pin 3: Tx+ (data transmit)

• Pin 4: NC (not connected)

• Pin 5: NC (not connected)

• Pin 6: Tx- (data transmit)

• Pin 7: NC (not connected)

• Pin 8: NC (not connected)


Connettore RJ-45 in Output (Dati + Potenza)

• Pin 1: Rx+ (data receive)

• Pin 2: Rx- (data receive)

• Pin 3: Tx+ (data transmit)

• Pin 4: -Vdc_return (+) (feeding power [+])

• Pin 5: -Vdc_return (+) (feeding power [+])

• Pin 6: Tx- (data transmit)

• Pin 7: -Vdc (feeding power [-])

• Pin 8: -Vdc (feeding power [-])


LED

• Alimentazione AC (Red)

• Alimentazione sul Canale Dati (Green)

• Alimentazione sul Canale Alarm (Red)


Alimentazione

• Input: 100 ~ 240 V AC, 50 to 60 Hz

• Output: 48 V DC / 350 mA

• Consumo energetico: 19 Watts (massimo)


Informazioni generali

• Involucro plastico (ABS)

• Dimensioni: 120 (L) x 50 (W) x 35 (H) mm (4.7 x 2.0 x 1.4 in.)

• Peso: 0.14 kg (0.3 lbs.)

• Temperatura operativa: 0 – 60°C

• Umidità operativa: 10 – 90% RH, senza condensa

• Temperatura di stoccaggio: -20 – 85°C


Contenuto della confezione

• Iniettore Power Over Ethernet

• Cavo d alimentazione

• Foglio d istruzione
