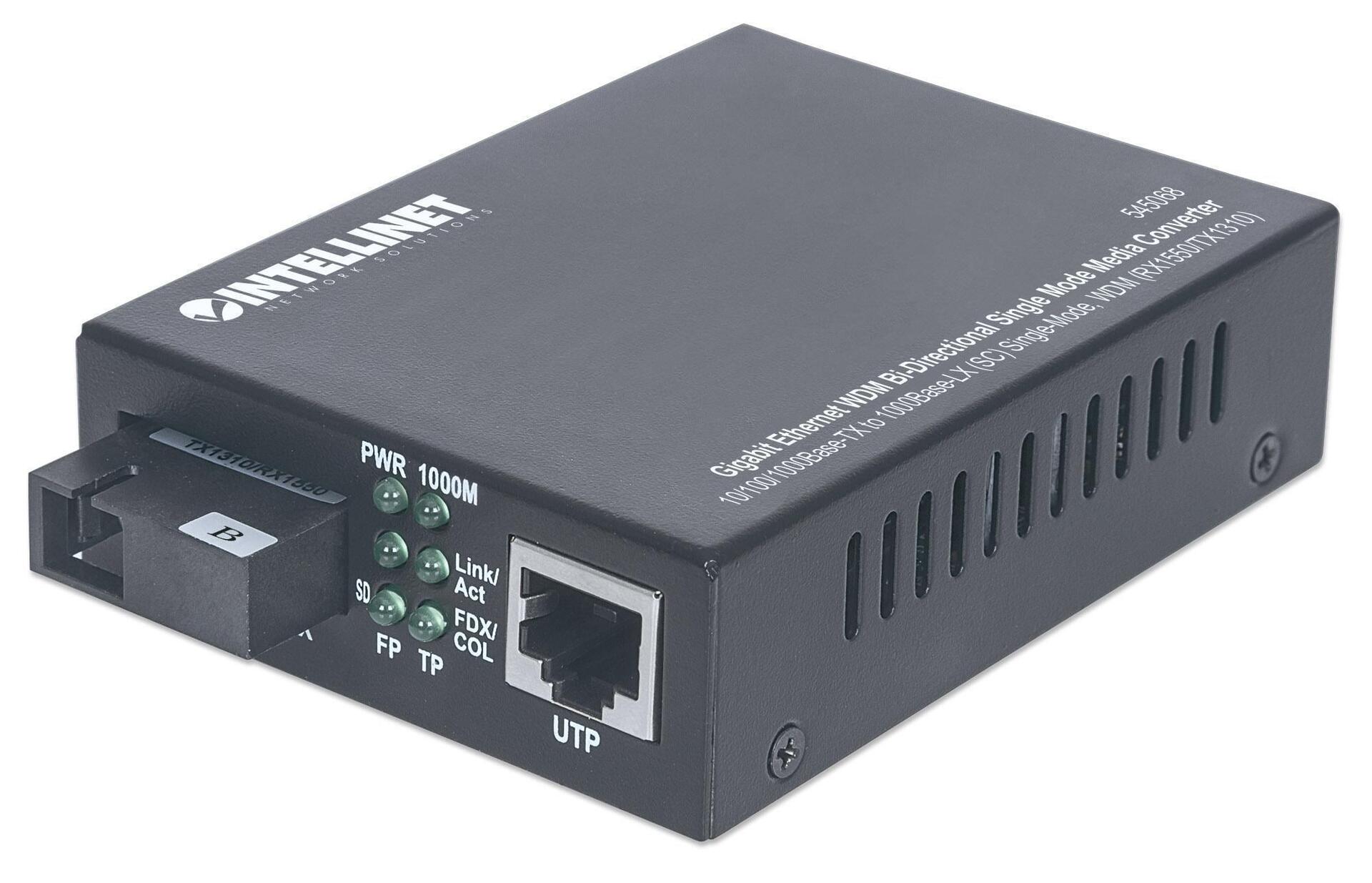

Media converter Gigabit Ethernet WDM Bidirezionale Single Mode RX1550/TX1310

• Porta in fibra di tipo SC a doppia lunghezza d onda monomodale per collegare distanze superiori a 20 km

• Deve essere usato con Media converter Gigabit Ethernet WDM bidirezionale Single Mode, modello 545075

• Velocità di trasferimento dati: 10/100/1000 Mbps

• La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda distinte per la trasmissione e la ricezione

• Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm

• Una porta RJ45 10/100/1000 Base-TX, distanza massima di 100m

• Porta RJ45 con supporto auto MDI/MDI-X

• LED di stato per monitorare il passaggio dei dati

• Funziona singolarmente come convertitore o può essere usato unitamente allo chassis media converter a 14 slot, modello 507356

• Alimentatore esterno, 5V DC


Standards

• IEEE 802.3 (Twisted Pair Ethernet)

• IEEE 802.3ab (Twisted Pair Gigabit Ethernet)

• IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)

• IEEE 802.3z (Fibra ottica Gigabit)


Informazioni generali

• Supporta:


- 1000Base-T Cat5 o superiore UTP/STP RJ45, EIA/TIA 568
- 1000Base-LX single-mode 8.3/125 µm o 8.7/125 µm o 8/125 µm o 10/125 µm

• Connessioni:


- Porta RJ45 10/100/1000Base-TX
- Porta Fibra SC 1000Base-LX

• Distanze:


- 20 km (cavo in fibra)
- 100 m (cavo RJ45)

• Lunghezze d onda:


- Ricevitore (RX): 1550 nm
- Trasmettitore (TX): 1310 nm

• Corrente in uscita: -8 – -3 dBm

• Sensibilità RX: =-22 dBm

• Perdita del segnale: 0,2 dB/km

• MTBF > 100,000 ore

• Certificazioni: FCC Classe A, CE


LED

• Alimentazione

• Connessione/attività

• Full Duplex / Collisione

• Indicatore di collegamento a velocità 1000 Mbps per la porta RJ45

• Indicatore di collegamento per la porta fibra ottica


Alimentazione

• Alimentatore esterno: 12V DC, 1.2A

• Consumo di corrente: 5 watt (massimo)


Caratteristiche fisiche

• Chassis in metallo

• Dimensioni: 105 (L) x 69 (W) x 25 (H) mm

• Peso: 180 g

• Temperatura d esercizio: 0 – 50°C

• Umidità d esercizio: 10 – 80% RH, senza condensa

• Temperatura di stoccaggio: -20 – 70°C


Contenuto della confezione

• Media converter Gigabit Ethernet WDM bidirezionale Single Mode

• Alimentatore esterno

• Istruzioni
