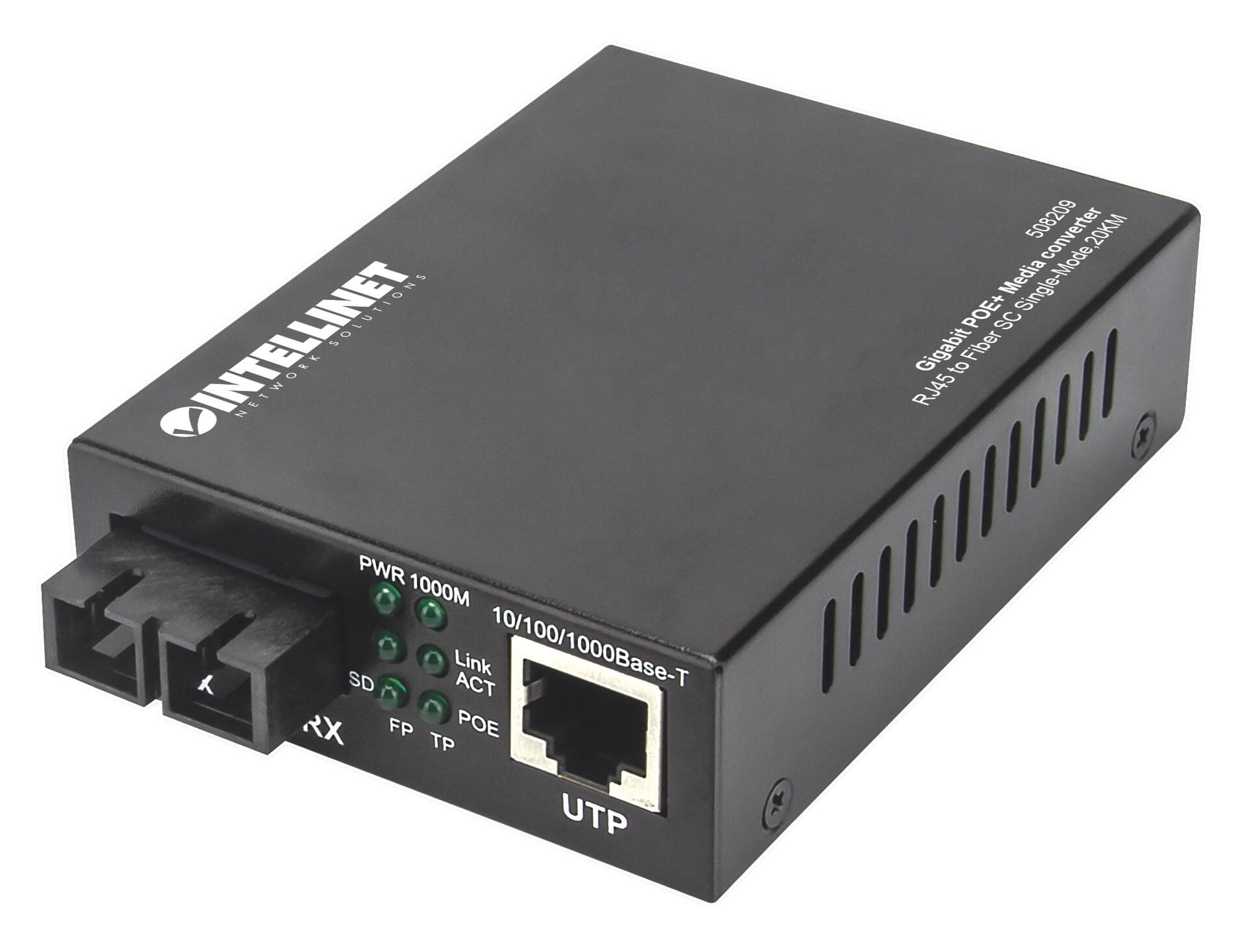

Media Converter Gigabit PoE+

• Una porta RJ45 10/100/1000 suppurta una massima distanza di 100 m

• Porta SC Monomodale connette distanze fino a 20 km

• Funzione Link Fault Pass Through (LFP) per semplificare la manutenzione della rete

• Supporta una periferica compatibile IEEE 802.3at e IEEE 802.3af (come per esempio punti di accesso, telefoni VoIP, telecamere IP, ecc)

• Fornisce alimentazione in uscita fino a 30 watt per una periferica compatibile PoE

• Supporta modalità full-duplex e half-duplex con autonegoziazione

• LED di stato per alimentazione e Connessione/ trasmissione per entrambe le porte

• Supporta jumbo frames fino a 9 kBytes

• Alloggiamento compatto in metallo IP30


Standard

• IEEE 802.3 / 802.3u / 802.3ab

• 10/100/1000Base-T

• IEEE 802.3at / 802.3af Power over Ethernet Plus (PoE+) standard

• EMC: FCC Part 15


Informazioni generali

• Supporta:


- 1000Base-T: Cat5 UTP/STP, max. 100 m
- 1000Base-LX monomodale 8.3/125 µm, 8.7/125 µm, 8/125 µm o 10/125 µm

• Distanze:


- Cavo in fibra: 20 km
- Cavo RJ45: 100 m

• Lunghezza d onda: 1310 nm


· Connettori:
- Una porta 10/100/1000 Mbps RJ45, full/half duplex, MDI/MDI-X
- Una porta 1000 Mbps Fibra (SC)

• Piedinatura delle porte di uscita RJ45 (dati + alimentazione)


- IEEE Alternativa A
- Pin 1: [+]
- Pin 2: [+]
- Pin 3: [-]
- Pin 4: inutilizzato
- Pin 5: inutilizzato
- Pin 6: [-]
- Pin 7: inutilizzato
  - Pin 8: inutilizzato
Descrizione del DIP switch:

• 1


- ON: LFP abilitato
- OFF: LFP disabilitato

• 2


- ON: nessuna funzione
- OFF: nessuna funzione

• 3


- ON: limita la porta RJ45 a 10 Mbps
- OFF: imposta RJ45 su Negoziazione automatica 10/100/1000 Mbps

• 4


- ON: nessuna funzione
- OFF: nessuna funzione
LED

• Alimentazione

• LINK/ACT per porta RJ45

• LINK/ACT per porta fibra (SC)

• Indicazione PoE+

• LED di ingresso segnale ottico


Alimentazione

• Voltaggio in entrata: 56 V DC

• Corrente in entrata: 0.5 A


Informazioni fisiche

• Chassis in metallo

• Dimensioni: 95 (P) x 70 (L) x 25 (A) [mm]

• Peso: 0.2 kg

• Temperatura d esercizio: da 0° a 55°C

• Umidità d esercizio: 5 - 80% RH, senza condensa

• Temperatura di stoccaggio: da -10 a 70°C


Contenuto della confezione

• Media Converter Gigabit PoE+

• Alimentatore esterno

• Manuale d uso
